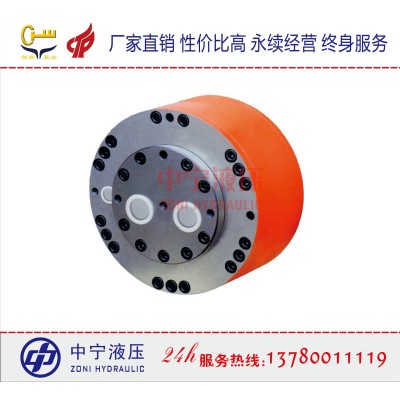

液压马达1QJM02-0.4钢球马达现货供应

产品适用范围：
QJM型液压马达可与各种油泵、阀及液压附件配套组成液压传动装置，由于它在设计上采取了各种措施，故可适应各种机器的工况。该型马达具有重量轻、体积小、调速范围大，可有级变量、机械制动器可自动启闭、低速稳定性能好、工作可靠、耐冲击、效率高、寿命长等一系列优点，目前已广泛应用于矿山建筑工程、起重运输、冶金重型、石油、煤矿、船舶、机床、轻工注塑、地质勘探等部门。可直接驱动履带行走、轨道轮子驱动、各种回转提升机构、勘探钻孔、带式输送、物料搅拌、路面切割、船舶推进、塑料预塑等机构。

产品概述

QJM型液压马达与各种油泵、阀及液压件组成液压传动装置，由于它在设计上采取了一定措施，故可适应各种机器工况。该型马达具有重量轻、体积小、调速范围大，可有级变量、工作可靠、寿命长等优点，目前已应用于矿山工程、起重运输，冶金、船舶、机床、塑料加工、地质勘探等领域。主要用在履带行走、轨道轮子驱动、各种回转机构、勘探钻机、绞车提升、皮带动输传动、物料搅拌、路面切割、船舶推进、塑料注射等部位。

QJM型液压马达主要特点：
1、该型马达的滚动体用一只钢球代替了一般内曲线液压马达所用的两只以上滚轮和横梁，因而结构简单、工作可靠、体积、重量显著减少。
2、运动付惯量小，钢球结实可靠，故该型马达可以在较高转速和冲击负载了连续工作。
3、磨擦付少，配油轴与转子内力平衡，球塞付通过自润滑复合材料制成的球垫传力，并具有静压平衡和良好润滑条件，采用可自动补偿磨损的软性塑料活塞环密封高压油，因而具有较高的机械和容积效率，能在很低的转速下稳定运转，起动力矩较大。
4、因结构具有的特点，该马达所需回油背压较低，一般需0.3-0.8Mpa，转速越高，背压应越大。
5、因配油轴与定子刚性连接，故该型马达推出油管允许用钢管连接。
6、该型马达具有二级和三级变排量，因而具有较大的调速范围。
7、结构简单，拆修方便，对油清洁度无特殊要求，油的过滤精度可按配套油泵的要求选定。
8、除殻转和带支承型外，液压马达的出轴一般只允许承受扭矩，不能承受径向和轴向力。

9、带"T"型液压马达，中心具有通孔，传动轴可以穿过液压马达。
10、带"S"型液压马达具有能自动开闭的机械制动器，能实现可靠的制动。
11、带"Se"和"SeZ"型液压马达其启动和制动可用人工控制也可自动控制，控制压力较低，制动扭矩大，操作方便、可靠。

QJM※※—※※型液压马达安装联接要求

1、各型液压马达均允许在任何方向上安装使用

2、因QJM液压马达转子呈浮动，故安装时花键连接必须留轴向空隙2～3毫米，以保证转子体可以在轴向自由窜动见图，并且液压马达花键孔与工作机构花键轴必须对中，并保证两者松动配合。对花键处和安装定位机座的技术要求见图。

3、液压马达在机器中安装并连接好管路后，应用手或扳手盘动液压马达，此时转子应灵活，不得有卡住或重轻现象。

4、因配油轴与定子刚性连接，故该型马达进出油管允许钢管连接。

5、泄漏油管

①、泄漏油管的最高位置或油管的油液高度应水平于马达壳体，以防马达壳体内的油液排空。

②、泄漏油管路及接头的孔径一般应大于∮12并必须直接与油箱接通，不允许与主回油路连接（若通过滤应单独用粗滤油器），使壳体内压力不超过0.2Mpa，若有特殊要求应与我公司联系，协商解决。

6、严格保证联接油口的清洁度，不允许任何固体异物进入。

QJM系列如何合理选型

1．同一基型的液压马达，压力等级有3种，其连续工作的额定压力分别为10、16、20Mpa，尖峰压力分别为16.25、31Mpa，如何合理选择一种比较合适主机工况的型号呢？首先应考虑提高传动效率，对传动功率较小、转速低、扭矩大的工况，此时影响传动总效率的主要因素是容积效率，对传动功率相同的液压装置，降低系统工作压力能显著提高容积效率，因此这时应选用额定压力为10Mpa型号，同时实际工作压力还应选得低些，当传动功率越小，转速越低时工作压力越低越有利，相反对传动功率大，转速较高的工况，此时影响传动总效率的主要因素是机械效率，因此这时应选用额定压力为16或20Mpa的型号，其次对于有低速稳定性注意要求的工况，选型中应有关注意液压马达排量越大，低速稳定性越好，低速稳定性越好，它还与工作压力有关，工作压力越低低速稳定性越好。

2．排量相同的几个不同基型的液压马达，如何选择一种合理的型号呢？这与使用工况和使用寿命要求有关，对于短期间隙运转、整个大修间隔累计工作时间较短的机械，可以选用基型编号较小的型号，而对于每天累计运转时间长，使用寿命又要求较长的机械，应尽可能选用基型编号较大的型号，必要时应选用高压的型号，但在较低的压力条件下使用，此时能显著提高使用寿命，因为QJM型液压马达的使用寿命与使用压成3.3次方向比，也亦是使用压力降低一半、寿命可提高10倍。

对系统工作介质和过滤的要求

1． QJM液压马达的工作介质可以采用液压国际货币基金组织或机械油等矿物油。当采用低凝液压油时，工作温度范围：-40℃～+80℃，用机械油时工作温度范围0℃～60℃。

对油液粘度要求：（50℃时）额定压力在10Mpa以下16～28mm2/S

16Mpa以下28～35 mm2/S

20Mpa以下35～43 mm2/S

一般建议选用46号抗磨液压油

2．工作介质必须清洁，滤油精度可按配套油泵要求选定。

1QJM※※——※※型液压马达技术参数型号排量 (L/r)压力 (MPa)转速范围(r/min)额定输出扭矩(N.m)最大功率额定尖峰1QJM001-0.0630.06410168-600951.41QJM001-0.080.08310168-5001231.81QJM001-0.100.10410168-4001542.31QJM002-0.20.210165-3202954.31QJM01-0.10.1010168-4001482.21QJM01-0.160.16310168-3502413.61QJM01-0.20.20310168-3203004.41QJM02-0.320.32610165-3204837.11QJM02-0.40.40610165-3206008.81QJM11-0.320.33910165-4004685.91QJM1A1-0.40.40410165-4005987.51QJM11-0.50.49610165-3207349.21QJM11-0.630.66410164-25098312.41QJM1A1-0.630.66410164-25098312.41QJM21-0.40.40416252-40095710.01QJM21-0.50.49616252-320117512.31QJM21-0.630.66416252-250157216.51QJM21-0.80.80816252-200191320.01QJM21-1.01.0110162-160149515.81QJM21-1.251.35410162-1252004211QJM21-1.61.6510162-100244225.61QJM12-1.01.010164-200148018.61QJM12-1.251.3310164-160196824.81QJM32-0.630.6352031.53-300188019.81QJM32-0.80.8082031.53-250236824.81QJM32-1.01.062031.52-250313833.01QJM32-1.251.2952031.52-200383340.21QJM32-1.61.6492031.52-200488151.21QJM32-2.02.0316252-200480750.51QJM32-2.52.7110161-1604011421QJM32-3.23.310161-125488451.21QJM32-4.04.010161-100592062.01QJM42-2.02.112031.51-250624652.51QJM42-2.52.562031.51-250757863.51QJM42-3.23.2410161-200485040.81QJM42-4.04.010161-160592050.01QJM42-4.54.610161-125680857.01QJM52-2.52.672031.51-200790366.21QJM52-3.23.242031.51-200959080.51QJM52-4.04.016251-200947280.01QJM52-5.05.2310161-160774065.01QJM52-6.36.3610161-125941379.01QJM62-4.04.02031.50.5-1501184074.51QJM62-5.05.182031.50.5-1051533396.51QJM62-6.36.2716250.5-1251484793.51QJM62-87.8510160.5-1001161873.01QJM62-1010.1510160.5-801502295.0

注： 1.各型带支承和带阀组液压马达其技术参数与上表中对应的标准型液压马达技术参数相同。

2.1QJM322—**型马达其技术参数与上表中1QJM32标准相同。

2QJM※※——※※型液压马达技术参数

型号Type排量Displacement(L/rev)压力Pressure(Mpa)转速范围Rotational speed range(r/min)额定输出扭矩Rated output(N.m)最大功率Max. power额定Rated尖锋Park2QJM02-0.40.406,0.20310165-320600,3008.82QJM11-0.40.404,0.20210165-400598,2997.52QJM11-0.50.496,0.24810165-320734,3679.22QJM11-0.630.664,0.33210164-250938,49212.42QJM21-0.320.317,0.158516252-320751,3768.02QJM21-0.50.496,0.24816252-3201175,58812.42QJM21-0.630.664,0.33216252-2501572,78616.52QJM21-1.01.01,0.50510162-1601495,74815.82QJM21-1.251.354,0.67710162-1252004,1002212QJM21-1.61.65,0.82510162-1002442,122125.62QJM32-0.630.635,0.3182031.53-5001880,94019.82QJM31-1.01.06,0.532031.52-4003138,151933.02QJM32-1.251295,0.6482031.52-3203833.191740.22QJM32-1.61.649,0.8252031.52-2504881,244151.22QJM32-1.6/0.41.6,0.42031.52-2504736,118449.62QJM32-2.02.03,1.01516252-2004807,240450.52QJM32-2.52.71,1.35510161-1604011,200642.02QJM32-3.23.3,1.6510161-1254844,244251.22QJM32-4.04.0,2.010161-1005920,296062.02QJM42-2.02.11,1.0552031.51-3206246,312352.552QJM42-2.52.56,1.282031.51-2507578,378963.52QJM42-3.23.24,1.6210161-2004850,242540.82QJM42-4.04.0,2.010161-1605920,296050.02QJM42-4.54.6,2.310161-1256808,340466.02QJM52-2.52.67,1.3352031.51-3207903,395266.22QJM52-3.23.24,1.622031.51-2509590,479580.52QJM52-4.04.0,2.016251-2009472,473680.02QJM52-5.05.23,2.61510161-1607740,387065.02QJM52-6.36.36,3.1810161-1259413,470779.02QJM62-4.04.0,2.02031.50.5-20011840,592074.52QJM62-5.05.18,2.592031.50.5-16015333,766796.52QJM62-6.36.27,3131516250.5-12514847,742473.02QJM62-8.07.85,3.92510160.5-10011618,580973.02QJM62-1010.15,5.07510160.5-8015022,751195.03QJM32-1.251.259,0.648,0.3242031.52-3203833,1917,95940.23QJM32-1.61.649,0.825,0.4132031.52-2504881,2441,122151.2

注： 1.各型带支承和带阀组变量液压马达的技术参数与上表中对应的变量液压马达技术参数相同。
