商品描述

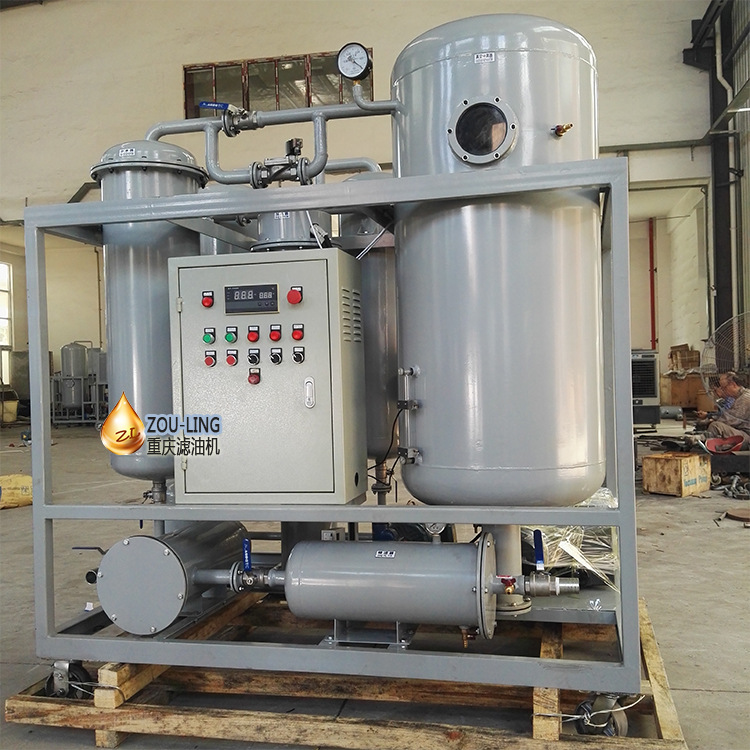

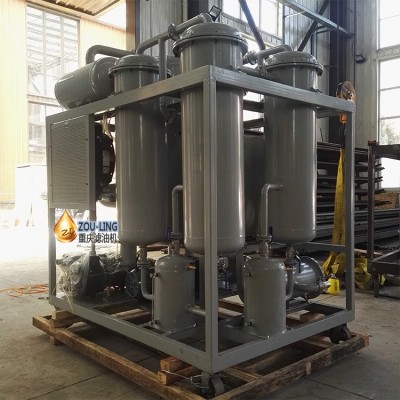

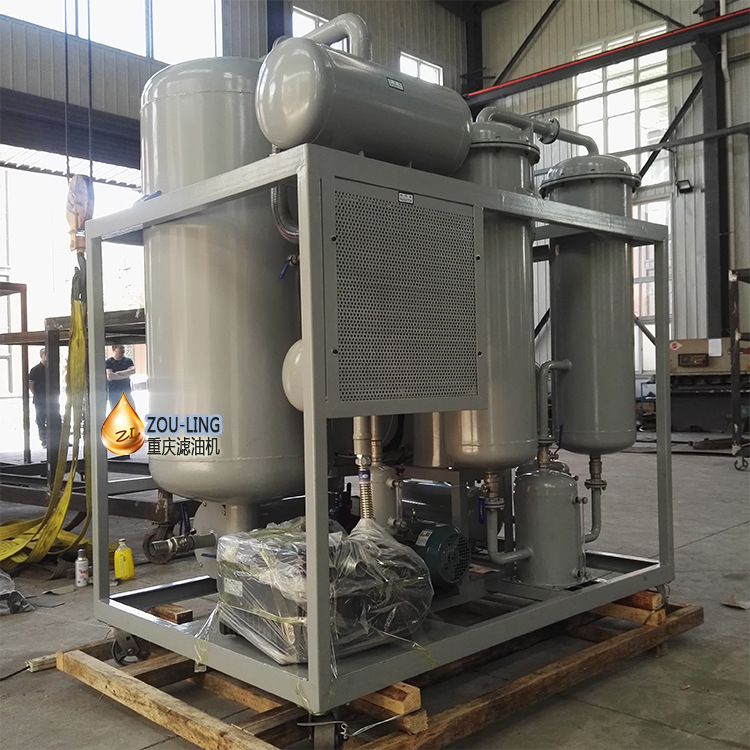

ZJC-ZX100Z透平油汽轮机油真空滤油机 通瑞润滑油脱水滤油机适用范围：
用于处理不合格的透平油，广泛适用于钢厂、电力、化工、造纸、治金等行业的蒸汽轮机、燃气轮机、水轮机的透平油在线处理，保证机组调节，润湿系统正常工作，采用新型的聚集、分离技术，亦可对低黏度液压油和冷却油及需要脱除大量水分和实现过滤杂质的其他低粘度润滑油。
本机是利用物理手段，在不影响油液组份及性能的前提下快速脱除油液中所含大量的水分、杂质及气体(乙炔、氢气、甲烷等)等有害成份；保证机组调节、润滑系统正常工作，延长机组的维修周期。可以实现24小时污染无人运转。
工作原理：
滤油机工作时,油液通过而纳污量大的过滤器来杂质。利用特制分水器和个性化的真空分离器，其内利用亲油疏水技术和“气穴”原理，油液在真空分离器中的接触面积扩大为原来的数百倍，而“气穴”系统又使油蒸发表面积不断，且蒸发界面不断更新，使油中的水分在低热、高真空度、大表面，高抽速的条件下得到快速汽化蒸发并由真空系统排出。
由真空分离器上部排出的水、气体，经冷却系统两次降温除湿后，后由真空泵排向空中。
真空分离器中经真空汽化脱水后的干燥油液，经输油泵由负压升为正压，经过精滤后，净油经过冷却后从出油口排出，完成整个净油过程。
ZJC-ZX100Z透平油汽轮机油真空滤油机 通瑞润滑油脱水滤油机产品特性：
1) 采用聚结真空技术、分子吸收、真空干燥、自动破乳化等技术于一体，不使用任何添加剂破乳，破乳化。
2) 的三元一次脱水法，既能分离出油中的大量水分，也能脱除油中的微量水分，脱水破乳化效率高，使严重浑浊乳化的油也能变得清澈透明。
3) 设备采用逐级加密过滤系统设置。滤器可进行反复清洗使用，耗材成本低，使用寿命长，精度高滤器配置能有效油液中的细微颗粒杂质。
4) 采用强风与水冷技术相结合的介质冷凝装置，对抽出的高温高热混合气体进行冷凝除水，提高设备的有效输出功率，大大延长配件的使用寿命，使设备更经久耐用；
5) 加热器采用低负荷设计，保证油液在加热器中能均匀加热，能有效避免引起油质的裂解和老化等危害；
6) 先进的电气系统及自动红外线油位控制系统，自动控制不会发生跑油现象；
7) 可与汽轮机、水轮机等设备实现无人值守的在线运行，低噪音，符合世界高标准要求；
8) 设备可不停机自动排水，使设备操作使用更简单、人性化；
9) 油液酸值如果超标，可选配BZ装置配搭使用，降低酸值，油处理后酸值（mgKOH/g）≤0.1；也能对已经串汽、漏水、老化、含酸、多泡、乳化的油品做净化处理,使油品的各项质量指标满足《GB/T 7596-2017》电厂运行中矿物涡轮机油质量标准》的要求。一体机KBC-R系列多功能滤油机可在线破乳、脱水、除酸、除杂，使严重浑浊乳化的透平油变得清澈透明。
技术参数
指标名称 Item | 单位 unit | ZJC-ZX10 | ZJC-ZX20 | ZJC-ZX30 | ZJC-ZX50 | ZJC-ZX75 | ZJC-ZX100Z | ZJC-ZX150 | ZJC-ZX200 | ||
流 量 Flow rate | L/H | 600 | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | ||
工作真空度 Vacuum degree | Mpa | -0.06～ -0.096 | |||||||||
工作压力 Working pressure | Mpa | ≤0.35 | |||||||||
平均无故障工作时间 Fault free | H | ≥4000 | |||||||||
连续工作时间 Continuous working time | H | ≥150 | |||||||||
运行温度 Working temperature | ℃ | 30～ 70 | |||||||||
加热功率 Heating power | kW | 15 | 18 | 30 | 45 | 60 | 72 | 72 | 84 | ||
总 功 率 Total Power | kW | 17 | 20 | 33 | 49 | 66 | 79 | 81 | 97 | ||
进(出)口管径 Diameter of inlet&outlet | DN | 25 | 25 | 25 | 32 | 42 | 42 | 50 | 50 | ||
处理后油指标Oil index after treatment | |||||||||||
油中含水量 Water content | 100ppm | ||||||||||
油中含气量 Gas content | ≤0.1% | ||||||||||
过滤精度 cleanness | ≤5µm（可根据用户要求配置or as per requirement） | ||||||||||
破乳化值 Demulsification Value | ≤15 min | ||||||||||
颗粒污染等级 SAE AS4059级 Particle pollution grade | 6~8 | ||||||||||
油液外观 | 透明无杂质或悬浮物 | ||||||||||
1、过滤系统：
本机采用渐进加密过滤设置,初滤器为不锈钢材料可进行反复清洗使用；精滤器为进口滤材。
2、加热系统：
加热系统由加热器、温度控制器等部分组成；多组加热器既可单独使用，也可同时投入使用；加热器的启动由温度控制仪设置的温差控制；温度控制仪在真空泵和油泵同时运行的情况下才能启动，这样三方面联锁，既保证了加热器的运行，又了“死”油区的产生和油品的老化，还能实时监测加热系统的温度并控制加热器在一个设定的温度范围内工作；本设备若出油温度高于60℃时，加热器停止工作，当温度低于60℃时，加热器投入工作；当加热器温度超过保护设置点时能自动切除加热器的运行，保障设备、油品和人员的。
3、真空系统：
真空系统由真空分离器、真空泵、冷凝器、冷却器等部分组成。利用“气穴”原理，油液在真空分离器中的接触面积扩大为原来的数百倍，而“气穴”系统又使油蒸发表面积不断，且蒸发界面不断更新，限度地了油在真空系统中的行程和静态水分挥发面积。
4、自动控制、保护系统：
自动控制系统由红外线传感器、电机、电磁阀、保护原件等部分组成。
1）、当油温达到设置点时，温度控制仪发出信号加热器停止工作，反之加热投入工作；
2）、加热器的启动和停止由温控仪、油泵和真空泵联锁控制（祥见上述“加热系统”）；当加热器温度超出设定值（出厂设置为60℃）加热器停止工作；
3)、进油量由进油阀、电磁阀和红外线液位传感器和油泵形成自动控制；
4）、当真空度达到-0.080Mpa时，系统进油；
5）、当油液高于上红外线控制油位时，进油电磁阀自动关闭；当油液低于上红外线控制油位时，进油电磁阀自动打开；
6）、设备运行中，当油液低于下红外线控制油位时，油泵自动停止，停止指示灯亮；当油液超过下红外线控制油位时，油泵自动启动，运行指示灯亮；
7）、压力控制仪出厂压力保护控制点设置为0.3Mpa，及达到设置点整机停止工作；
